En el pasado, las instalaciones eléctricas solo tenían disyuntores o fusibles para protección, sin preocuparse demasiado por la seguridad del usuario. Con el tiempo, equipos como la conexión a tierra y disyuntor o dispositivo DR o diferencial residual, un componente capaz de evitar fugas de corriente y, por lo tanto, descargas eléctricas.
Por lo tanto, el propósito de este artículo es mostrar qué es un dispositivo DR, cómo funciona, cuáles son sus aplicaciones y estándares para su uso en instalaciones eléctricas.
Indice

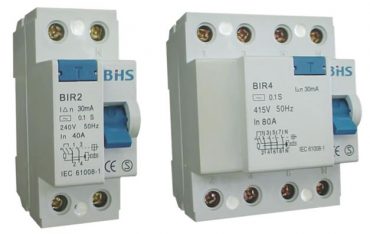

¿Qué es un dispositivo DR?
El dispositivo DR se utiliza para detectar fugas de corriente en un circuito eléctrico y, por lo tanto, apagar el circuito de inmediato. Por lo tanto, DR es la abreviatura de Diferencial residual. Una fuga de corriente ocurre cuando la corriente eléctrica encuentra otra forma de ir a tierra que el conductor neutro de la instalación eléctrica. Esto puede ocurrir en descargas eléctricas, conductores mal aislados o en contacto con carcasas.
Por lo tanto, el dispositivo sirve para evitar que alguien sufra una descarga eléctrica, lo que garantiza la seguridad de la instalación eléctrica. En muchos casos, el dispositivo DR está limitado a una fuga de carga máxima de 30 miliamperios. Por lo tanto, dicha cadena puede ser apoyada por un ser humano sin daños importantes al cuerpo. En las industrias, el componente generalmente tiene 300 miliamperios como corriente de disparo.
El interruptor automático DR también puede detectar fugas de corriente a través de cables pelados que conducen o están en contacto con carcasas metálicas que proporcionan una ruta alternativa a tierra.
Cómo funciona la descarga eléctrica en un humano
En el cuerpo humano, el sistema nervioso funciona a partir de señales eléctricas. Las corrientes externas, provenientes de una descarga eléctrica, por ejemplo, causarán fuertes interferencias en nuestro cuerpo. Dependiendo de la intensidad de la corriente eléctrica, la descarga eléctrica puede causar serios problemas al cuerpo.
Según algunos libros, la corriente máxima soportada por un ser humano es de 100 miliamperios, lo que puede causar la muerte. Los síntomas en las corrientes más débiles son hormigueo y, para corrientes más fuertes, se siente una sensación de shock y dolor.
Se produce una descarga eléctrica porque el ser humano se convierte en conductor entre dos puntos de un circuito. Un ejemplo de esto es si la persona está en contacto con la tierra (0 voltios) y toca un cable de la red eléctrica (110 o 220 voltios), permitiendo así el paso de corriente eléctrica a través del cuerpo de la persona, lo que sentirá los efectos. descarga eléctrica.
Por lo tanto, cuando se trabaja en una instalación eléctrica, es esencial usar botas de goma y nunca tocar ni siquiera uno o incluso dos puntos del circuito, así como evitar tocar lugares que están conectados a tierra, como la tierra.
Operación del disyuntor o dispositivo DR
Para reconocer dónde hay una fuga de voltaje, el dispositivo DR tiene un núcleo toroidal. En él, los cables a monitorizar se enrollan formando una bobina. En los terminales, se colocan las fases (en el caso de sistemas bifásicos o trifásicos), o solo una fase y el neutro. Por lo tanto, la suma de las corrientes eléctricas en el núcleo toroidal es cercana a cero cuando no hay fugas de corriente. Sin embargo, si la suma de las corrientes fuera diferente de cero, se generará un campo electromagnético alrededor de la bobina capaz de atraer contacto metálico y desconectar el circuito.
De esta manera, el interruptor automático DR puede analizar si la corriente que ingresa es la misma que la que sale, y si no lo hace, comprenderá que escucha una fuga de corriente, y si es mayor que el límite del interruptor automático DR, lo hará. desarmar el circuito.
El dispositivo DR tiene un botón de prueba, que simula una fuga de corriente. Se utiliza para probar el funcionamiento del dispositivo, por razones de seguridad. Algunos profesionales recomiendan hacer esta prueba al menos una vez al mes, para garantizar la seguridad.
También tiene un interruptor de encendido / apagado. Los valores como el voltaje de trabajo, la corriente de trabajo y la corriente de disparo se indican en su carcasa.
¿Interruptor DR o IDR?
O IDR – Interruptor diferencial residual, actúa solo en la identificación de fugas de corriente, y no es posible protegerlo contra un cortocircuito.
El interruptor automático DR, por otro lado, actúa identificando la fuga de corriente, es decir, realizando la función del IDR y también funciona como un interruptor automático, actuando en la protección contra cortocircuitos.
Reglas de uso del dispositivo DR
Los DR son realmente dispositivos que salvan vidas. Además de proteger incluso cuando la persona toca algo que no estaba destinado a conducir, pero terminó convirtiéndose en un conductor debido a una falla en el aislamiento, protegen cuando la persona toca el conductor energizado.
Debido a esto, el uso del dispositivo DR se ha convertido en obligatorio de acuerdo con el estándar NBR 5410 en los siguientes casos:
- En circuitos que sirven como punto de uso ubicados en lugares que contienen una ducha o bañera;
- Para circuitos que suministran tomas ubicadas fuera del edificio;
- En circuitos que suministran enchufes en áreas internas que pueden suministrar equipos en áreas externas;
- En circuitos que sirven como puntos de uso ubicados en cocinas, despensas, lavanderías, áreas de servicio, garajes y otras habitaciones internas que están mojadas o sujetas a lavado.
La norma también recomienda tener un dispositivo DR en cada punto o circuito de la instalación eléctrica, no solo en el disyuntor general, para poder identificar dónde está ocurriendo la fuga de corriente.
Ventajas de usar el dispositivo DR
El uso del dispositivo DR proporciona varias ventajas, como:
- Previene el desperdicio de energía eléctrica debido a las corrientes de fuga;
- Prevención de descargas eléctricas que podrían causar daños graves al usuario de la instalación eléctrica;
- Evite posibles cortocircuitos en la instalación eléctrica, que podrían causar incendios.
