Las leyes de Kirchhoff se usan en circuitos eléctricos más complejos. Dichos circuitos pueden tener varias resistencias y fuentes de voltaje, que pueden conectarse de diferentes maneras.
Entre los tipos de conexiones del circuito eléctrico, el nosotros y las mallas.
Antes de estudiar las Leyes de Kirchhoff, vea a continuación una breve definición de nudos y mallas.
Indice
En el

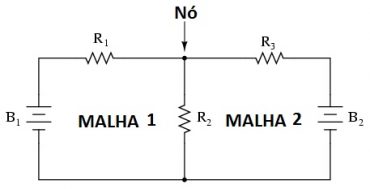

Es un punto donde tenemos las ramas del circuito que se unen en un punto, como puede ver en la imagen a continuación:
También existe el término rama. Este es un tramo entre dos nodos consecutivos
Malla
Es cualquier camino conductor cerrado, vemos las mallas en forma de polígono en los diagramas eléctricos.
Una analogía para que usted entienda mejor, pensando geométricamente, sería como si el Nosotros fueron los vértices y el Prendas de punto las caras. los Ramas, que son las secciones del circuito donde se encuentran los conductores serían los bordes.
Primera Ley de Kirchhoff – Ley actual
La primera ley de Kirchhoff es la Ley de nodos, afirma que la suma de las corrientes que ingresan a un nodo debe ser igual a la suma de las corrientes que salen del nodo.
La lógica para que comprenda esto es simple: como el nodo es solo un punto que une varias ramas de un circuito, todo lo que ingresa al nodo tiene que salir. Si 5 amperios entran en un nodo, no hay forma de obtener 2 amperios. Los 5 amperios que llegaron serán los mismos 5 amperios que saldrán.
2da Ley de Kirchhoff – Ley de tensiones
La segunda ley de Kirchhoff es la Ley de malla, que dice que la suma de las diferencias potenciales en una malla es igual a cero.
Es decir, que toda la energía que sale de un generador debe ser igual a toda la energía perdida en el circuito. Usando la ley de malla junto con la Ley de Ohm, se puede resolver un número infinito de circuitos eléctricos.
Vea un ejemplo a continuación:
Para esta malla, comenzando desde el punto A en la dirección convencional de la corriente tenemos que:
Tenga en cuenta que si tuviéramos un generador más involucrado en el sistema, también se sumaría.
Leyes de Kirchhoff – Conclusión
Las leyes de Kirchhoff son una herramienta importante y poderosa para resolver circuitos más complejos. A pesar de la breve y concisa explicación, espero que haya mejorado su comprensión de ellos.
